<オリジナル・スピーカー& ビンテージ・スピーカーBOXの修理・補強など >(最終更新日:2022’10.11.)
ALTEC <A7、A5用 828B> <415E> <612C> <620A> <CRESCENDO>
<846A> <847A> <861> <872A> <A4MINI> <755E
キャビネット>
JBL タンノイ etc.
BOX補強に依る、大幅な音質向上が約束される上記BOXは、輸入元エレクトリが認証した、米国及び日本国内で生産された多くのBOXが使用されています。それぞれ材質や板厚が異なりますが、新品時でも不要な箱鳴りが耳障りに感じられますね?しかも経年劣化で接着部の強度も落ち、元々最小限使用された吸音材も本来の任務が困難になっています。長年の自作経験とCarAudioで培った技術で、新品当時の音を蘇らせるレベルを大きく越える音に施工いたします。(材料、費用概算をTELにてお答えします)
一例を挙げますと、エレクトリ認証<A7:828B>は、背板の表に2本の板を固定のみで、フロントHORNの接着+ステープル・タッカー(釘の代品:ホッチキス)のみで天板と側板の中央部をつなげています。BOX角は、細い角材を接着とステープル・タッカーで固定。比較的硬い18mm米松合板やMDF、パーチクル・ボードも強度不足で、薄いHORN部や底板に於いては、「ボワン ボワン・・・」と嫌な音、付帯音が中低域を膨張させて、締まりの無い音に不満が有りますね?大きく重いBOXですので、移動させる為、底にキャスターを装着している例が多く、直置きでは無かった無補強の底板が響き、更に音質を悪化させています。
ALTECの30〜38cmウーファー用BOXは、設計時から”バスレフ”では無く”背圧を抜く”目的でポート設置しています。バスレフ・ポートより大きい開口面積で、BOXの強度不足を補ってもいますが、一定音量を超えると、ウィークポイントが顕著に現われます。具体的な施工方法は、BOX内部の補強と、吸音材の張替えと全面貼付け、HORN裏の補強&鳴き止めを行います。
これらの施工に依り、ドラムス、ウッドベースの輪郭がハッキリし、反応速度が増し、ウーファーからの直接音がスッキリします。勿論、ボーカルやピアノ、バイオリンなどが芯を加えて眼前に定位します。以上、僅か¥10数万円〜の出費で、見違える音になりますが、問題は家具配送レベルの運賃や梱包費用ですね?北陸3県などは、古毛布で包む程度で引き取り(交通費:実費別請求)いたします。
純正のままでは勿体無い!

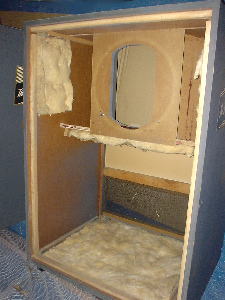

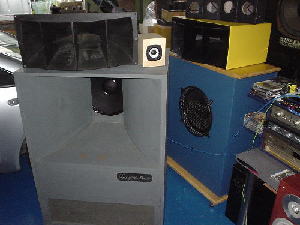

ウーファーの本領発揮ができない、朽ち果てた吸音材と無補強のBOX内部(2010’11月 施工)

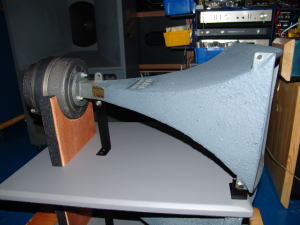

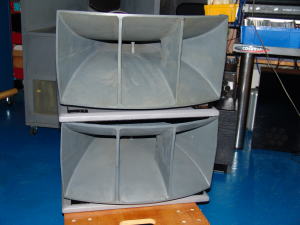

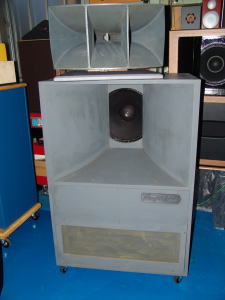

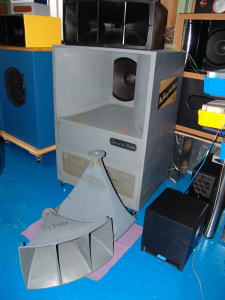

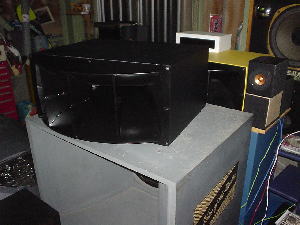

A5用1.5インチドライバー<288・16K>と<311−60>を入手 ドライバーが特に重い!!
<511B>よりHORNの鳴きが抑えられて、より正確な描写
一聴して太いサックスとピアノのアタック音に安定感UP♪60度のサービスアングルで十分
2011'9.05

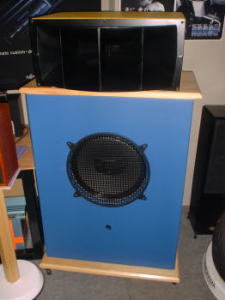

青箱は605B
単に板を厚くするだけでは、BOXの響きが失われて能率DOWN!要は「分割振動させて、ハウリングを除去する」と、再生音が別物に変貌します。

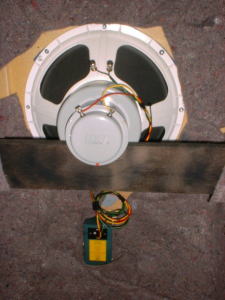

605B:16Ω

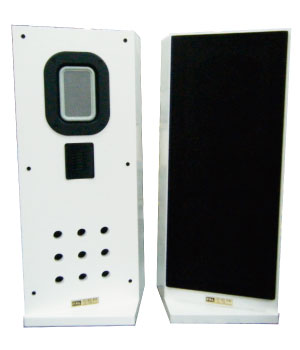

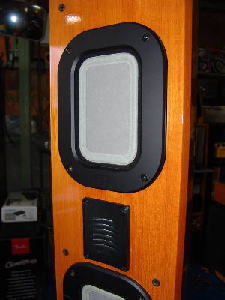

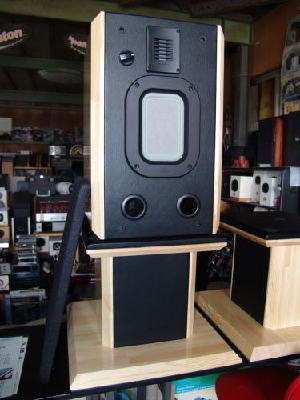

FAL・C90+ハイルドライバー 専用設計SLR方式BOX&スタンド製作(2018’4月)

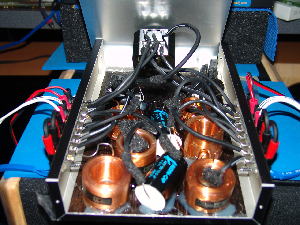

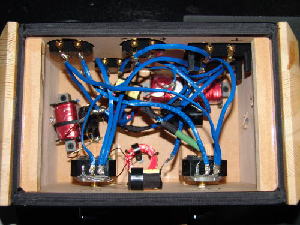

JBL 38cm3way用 ネットワーク設計・製作

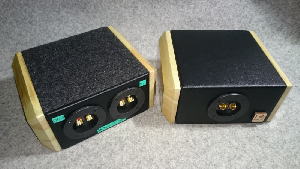

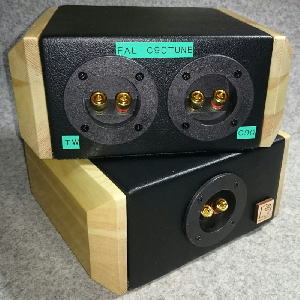

<FAL−TUNE>¥50000.YAHOOオークション出品 「FAL C90EX、EXW」8Ω仕様に適合します。(2019'〜)
平面スピーカー「FAL社製 C90EX」8Ω仕様のサウンド、バランスを向上させる「FAL−TUNE」を開発しました。
平面スピーカーで有名な「ファル製品」の最大型ドライバーの「C90」と「ハイルドライバー」の2wayは、そのハイスピードで立体的音像が魅力です。
「C90EX」¥1000000.は、フルレンジ駆動の「C90」に<−6dbスロープ>のネットワークで「ハイルドライバー」を駆動しています。
(高音用ハイルドライバーの能力が発揮されていない)
その為、「ボーカルなどが、こもった音。低音の美味しい部分が聴こえない・・・など」の意見を聞きます。
弊社開発の本製品「ファルチューン」をつなぐだけで、全く別次元の音、バランスに変貌します。
全体のスッキリした音、低音の量感はそのままで締まり、女性ボーカルが色っぽく艶やかに、ハイルドライバーが活き活きと鳴ります。

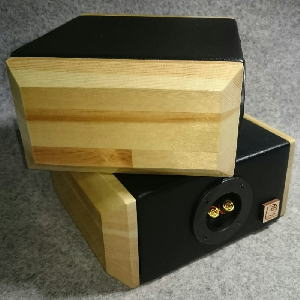

サイズ:W245mm*H100mm*D200mm

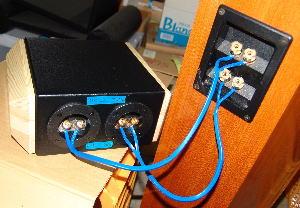

FALチューン2個のみで、スピーカーケーブル等は付属しません。
FAL・TUNEは、SUPREME・C90シングルEX(8オーム、パッシブラジェター無しモデル)にも適合しました。
///////////////////////

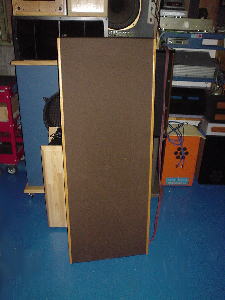

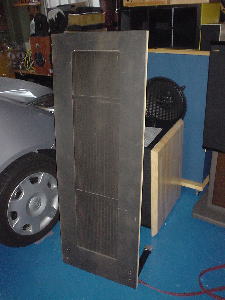

<マグネパン SMGa>補修記 ネットをコーヒー色に変身

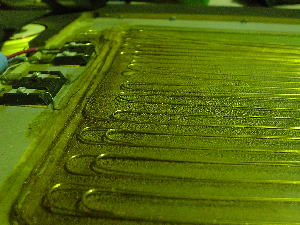

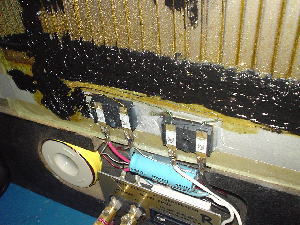

高分子ポリマー膜にビスコロイド状のネバネバでボイスコイルを貼り付けてありますが、経年劣化で粘着力が低下、浮いているコイルが振動膜を叩き「ビリビリ」異音発生!ついでに、入力端子類の配線接点やヒューズ受け部磨きや、ハンダやり直し敢行。コンデンサーは未だ大丈夫みたいです。(2010’12月 施工)

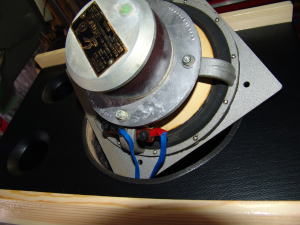

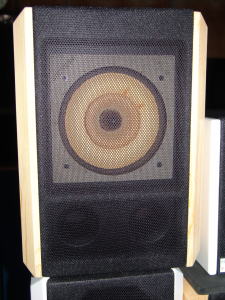

「LOWTHER:ラウザー(ローサー)PM6専用SLR・BOX製作」(2014’09.27.)ビンテージ(45年以上前生産)20cmフルレンジ:アルニコMG

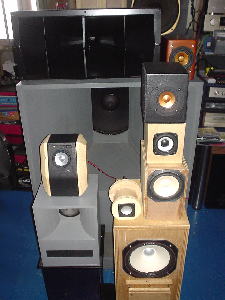

オリジナル製品紹介

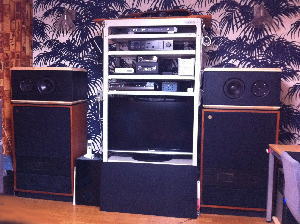

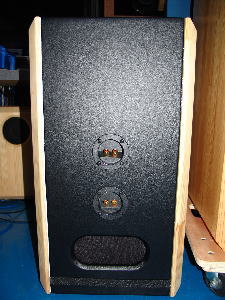

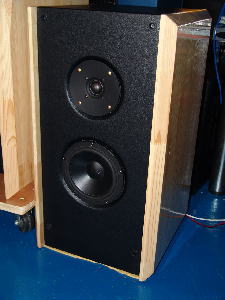

SLR−NOBLE (気品、気高い)
H660*W360*D400 53L、リア・バスレフ 魚津市 S様邸へ納品(2011'06.17.)オーディオテクノロジーFLEX
5G52+スキャンD2905/9900

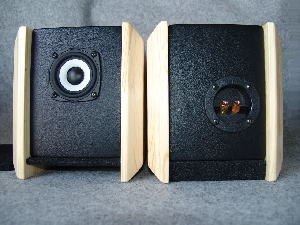

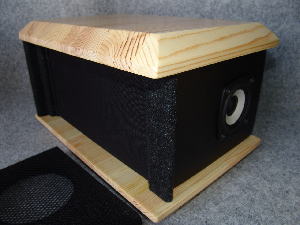

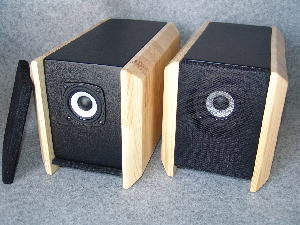

<SLR−FOCUS>¥100000.
アシスト・ウーファー内蔵8cmフルレンジ
JAZZ最高
バナナ・プラグ入力対応端子:4Ω、耐入力:30w、35−22000Hz、84db、クロス貼りグリル付き、両サイド:アクリル・ニス塗布・30mm赤松集成財+センター:15mmラワン合板:黒レザー貼りBOX、幅205mm*高さ230mm*奥行350mm10月9日発売小口径スピーカーの特徴、速い反応、点音源で得られる正確な定位感は勿論、刺激の少ない音色で、聴き疲れが少なく、PIANO、ボーカルなどリアルな再現能力を有します。音量の大小でもバランスが崩れません。小〜中音量再生が気持ち良い、とりわけ女性ボーカル、バイオリン、JAZZ再生に特化したスピーカーシステムです。

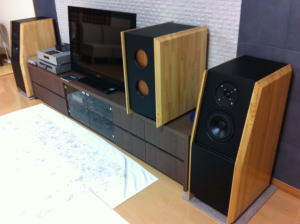

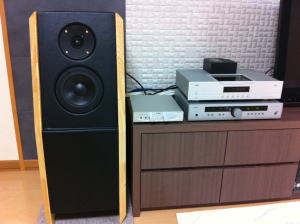

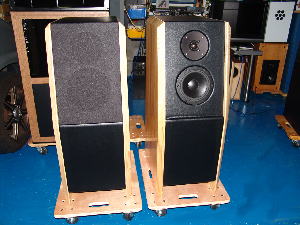

魚津市 Ka様邸へ納品 (2011'07.28.)

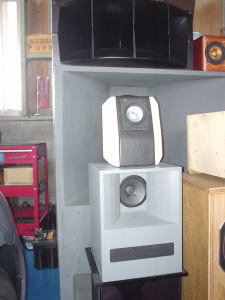

MODEL−7&AW・FlagShip プリメインAMP:アーカム DAC&CD:CEC

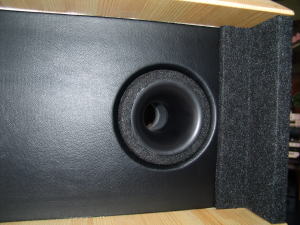

洋室20畳 SONY:40インチTV 床との隙間からアシスト・ウーファーが低音を放射します。

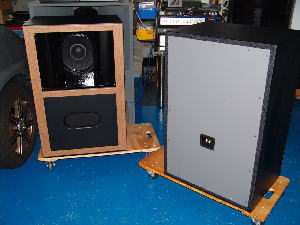

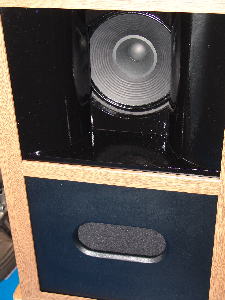

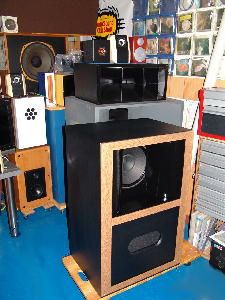

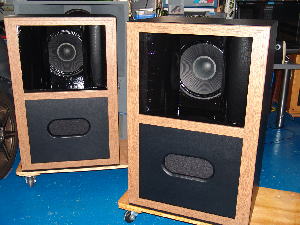

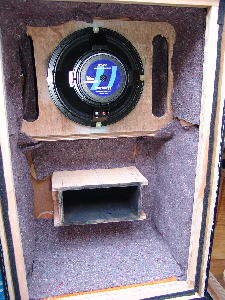

< REDUCE・7 > 2011'4.18.完成
スペイン「beyma社製」 <12GA50>21mm&HORN部15mmラワン合板・レザー貼り
フロント・ロードHORN+バスレフ150L(W:605*H920*D460mm)¥350000.(2本税別)
30cmWコーン型フルレンジ、8Ω、250w、102dB、70−18000Hz、ペーパー・コーン、2.75kg
稀少なPRO用30cmフルレンジは、繋ぎ目の無いスムーズで濃厚なサウンドで満足♪15mmラワン合板を急カーブ状に曲げる作業に苦労しました。制振処理で箱鳴りを最適にコントロール、背圧をバスレフ・ポートで低音を伸ばし、フロントロードHORNで、更に高能率化と空気感を獲得!
